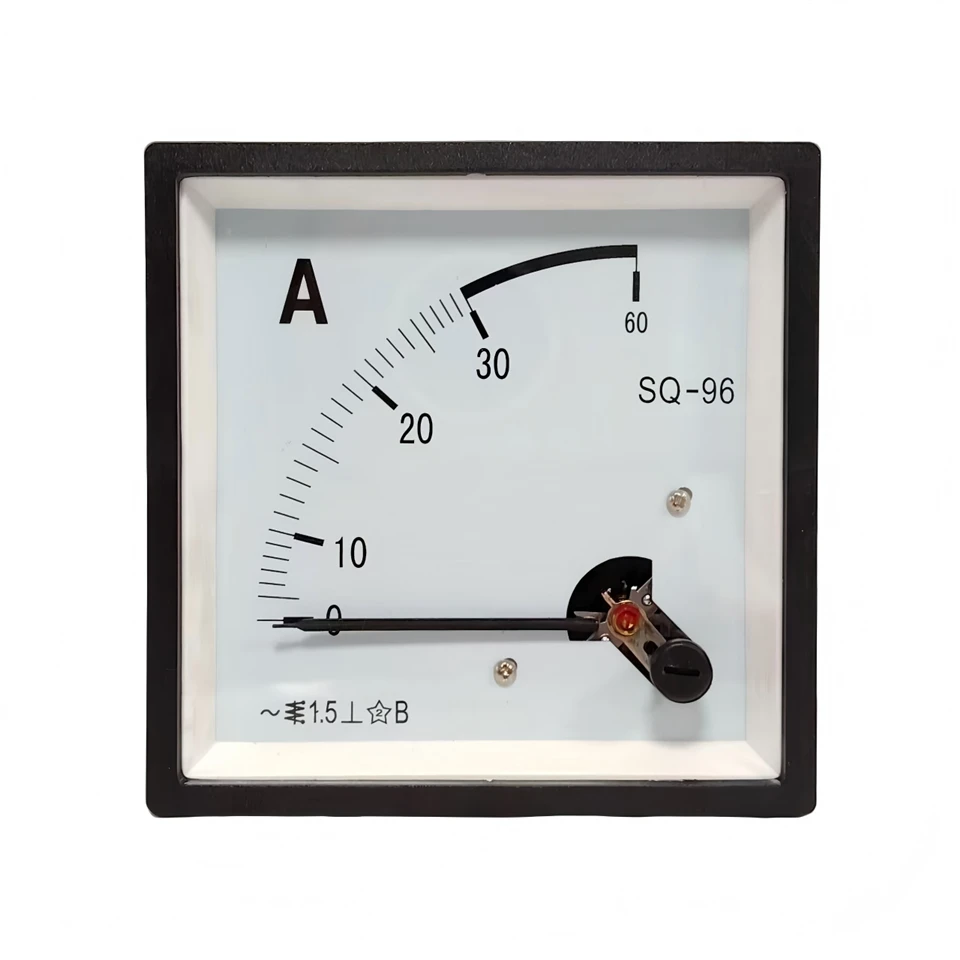

Medidor de corrente analógico

Este amperímetro CA analógico da série SQ é um medidor de ferro móvel-montado{1}}em painel confiável, projetado para monitoramento de corrente contínua em painéis de distribuição industriais, comutadores e gabinetes de controle.
Ele fornece leituras claras e intuitivas para corrente CA. Com precisão Classe 1.5, ele fornece medições estáveis ​​e precisas para monitoramento rotineiro de energia.
Construído com uma caixa preta durável, este amperímetro é fácil de instalar em recortes de painel padrão. Operando de forma confiável em -20 graus a +50 graus, é ideal para ambientes internos não corrosivos em fábricas, edifícios e sistemas de energia comerciais.

• Precisão Classe 1.5
• Visor analógico claro
• Design durável-de ferro para movimentação
• Ampla temperatura operacional

Este medidor de corrente analógico da série SQ opera de forma confiável em ambientes industriais e comerciais, incluindo painéis de controle, quadros de distribuição e gabinetes de monitoramento de energia.

Projetado para -20 graus a +50 graus e até 85% de umidade sem-condensação, ele oferece desempenho estável em ambientes internos e externos ventilados. Com construção resistente a vibrações, ele é adequado para fábricas, sistemas elétricos prediais e configurações de energia renovável, oferecendo leituras visuais claras para circuitos CA de 50/60 Hz com transformadores de corrente padrão.

Ao escolher um medidor de corrente analógico para seu sistema elétrico, o amperímetro analógico da série SQ se destaca como uma escolha confiável e- econômica para aplicações industriais e comerciais.

Ao contrário dos medidores digitais que dependem de energia e monitores propensos a falhas, esta unidade analógica fornece leituras visuais instantâneas e contínuas de corrente, permitindo que os operadores identifiquem sobrecargas e flutuações rapidamente-sem necessidade de configuração ou calibração complexa.

Com uma classe de precisão comprovada de 1,5, compatibilidade com circuitos CA padrão de 50/60 Hz e transformadores de corrente e uma construção robusta e-resistente à vibração, ele oferece desempenho estável em painéis de controle, quadros de distribuição e ambientes de fabricação. Simples de instalar, baixa-manutenção e imune a pequenas interferências eletromagnéticas, ele garante confiabilidade-de longo prazo para suas necessidades de monitoramento de energia.

1.Instalação

• Pré-verificação: Confirme se a relação CT do medidor e as especificações correspondem ao seu circuito; desconecte a energia antes da instalação.
• Montagem: Insira o medidor em um recorte de painel padrão (por exemplo: 72×72mm), fixe-o e instale verticalmente longe de campos magnéticos ou fontes de calor.
• Fiação: Conecte o medidor ao lado secundário do transformador de corrente correspondente, seguindo a polaridade correta.

2. Operação e Manutenção

• Pré-verificação de energia: Confirme se a alimentação do circuito está desconectada antes das verificações finais; verifique se a polaridade da fiação do medidor e a relação do TC correspondem às especificações do circuito.
• Verificação Zero Inicial: Sem carga aplicada, certifique-se de que o ponteiro esteja exatamente na marca zero. Ajuste o parafuso de calibração frontal suavemente se estiver desalinhado.
• Monitoramento-energizado e em{1}}tempo real: Restaure a energia do circuito; o ponteiro exibirá imediatamente o valor atual. Nenhuma configuração ou tempo de aquecimento-é necessário.
• Leitura de escala: Leia a posição do ponteiro diretamente no mostrador, usando a escala correspondente à relação do seu TC (por exemplo, 600/5A) para obter valores precisos da corrente primária.
• Monitoramento de sobrecarga: Observe o movimento sustentado do ponteiro próximo ao limite superior da escala, o que indica uma condição de sobrecarga que requer inspeção imediata.
• Verificação de resposta anormal: Se o ponteiro travar, tremer ou não se mover, desligue o circuito imediatamente para inspecionar a fiação e as conexões.
• Práticas de Operação Segura: Nunca abra a caixa do medidor enquanto estiver ligado; evite choques físicos ou impactos na unidade-montada no painel durante a operação.
