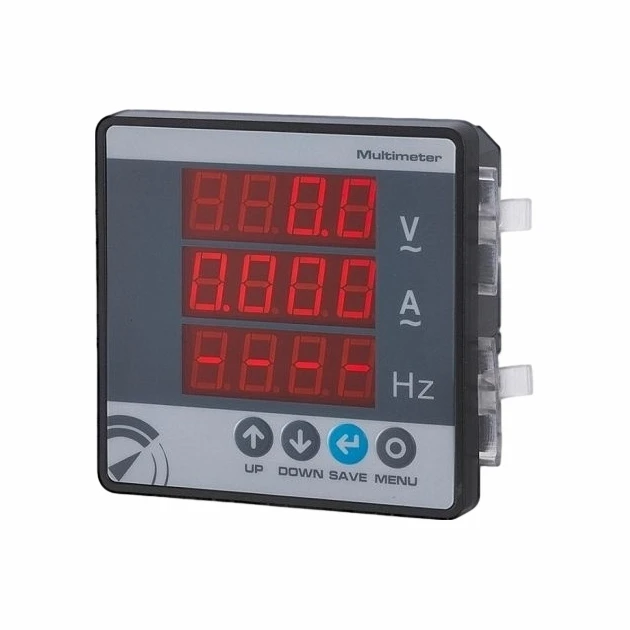

Medidor de combinação de frequência de corrente de tensão

É um medidor de energia digital trifásico-multifuncional-de alta-precisão para monitoramento de energia-em tempo real. Ele suporta sistemas trifásicos-três-fios/trifásicos-quatro{8}}fios e usa medição True RMS com alta precisão de 0,5%.

Ele exibe tensão trifásica, corrente, frequência, fator de potência, potência ativa e valores máximo/mínimo/médio. Com comunicação RS485 ModBus-RTU, operação com quatro-botões e retorno automático-de 60 segundos ao display.

Fonte de alimentação ampla: AC220V ou AC85-270V/DC100-300V. Entrada de corrente via TC, tensão direta ou via TC. Suporta configuração de relação CT. Estável, de baixo consumo de energia e amplamente utilizado na distribuição de energia industrial e gerenciamento de energia.

• Medição RMS verdadeira de alta precisão de 0,5%
• Suporta trifásico-três{1}}fios e quatro{2}}fios
• Comunicação RS485 ModBus-RTU
• Exibição completa de parâmetros elétricos

O medidor combinado VAF trifásico foi projetado para desempenho confiável em diversos ambientes industriais e comerciais. Ele opera de forma estável dentro de uma faixa de temperatura de trabalho de -10 graus a +55 graus, tornando-o adequado para a maioria das aplicações internas de distribuição e medição de energia. Para transporte e armazenamento, o dispositivo suporta temperaturas de -20 graus a +75 graus sem danos. Ele suporta uma ampla faixa de fontes de alimentação de AC85–270V ou DC100–300V, garantindo compatibilidade com vários sistemas de energia em todo o mundo.

O medidor funciona efetivamente em uma faixa de frequência de 45 a 65 Hz, correspondendo às especificações padrão da rede elétrica global. Ele também apresenta resistência robusta à sobrecarga, suportando sobrecarga nominal contínua de 1,2× e impactos de alta corrente de curto{4}}prazo, enquanto mantém baixo consumo de energia para operação-com eficiência energética-de longo prazo.

Este medidor combinado VAF trifásico integra monitoramento de vários-parâmetros (tensão, corrente, frequência, fator de potência, potência ativa, valores máximo/mínimo/médio) em uma unidade compacta, substituindo vários medidores-de função única para economizar espaço, custo e tempo de fiação.

Com medição RMS real, ele oferece alta precisão de 0,5% e precisão de frequência de ±0,02 Hz para monitoramento confiável de energia industrial. Ele suporta sistemas trifásicos-de três{4}} e quatro{5}}fios, com uma ampla faixa de fonte de alimentação (AC85–270V/DC100–300V) para se adaptar a diversos ambientes de distribuição de energia. O menu de 4-botões e o retorno de inatividade automática de 60-segundos simplificam a configuração e o uso diário. Equipado com comunicação RS485 Modbus-RTU, permite fácil transmissão remota de dados e integração de sistemas. Construído com proteção contra sobrecarga, baixo consumo de energia e ampla resistência à temperatura (-operação de 10 a 55 graus, armazenamento de -20 a 75 graus), ele garante durabilidade a longo prazo e baixa manutenção, tornando-o a escolha ideal para medição de energia trifásica eficiente, precisa e econômica.

1.Instalação

• Modo de fiação: suporta sistemas trifásicos-de três-fios e trifásicos-de quatro{3}}fios. Entrada de corrente via transformador; a tensão pode ser de acesso direto ou via transformador. Relação de corrente comum: 100/5A (ampliação 20×).
• Fonte de energia: Conecte a AC220V ou ampla tensão AC85–270V / DC100–300V. Garanta energia estável antes da fiação
• Ambiente: Instale em local interno e ventilado. Temperatura de trabalho: −10 graus a 55 graus. Evite umidade, vibração e forte interferência eletromagnética.

2. Operação e Manutenção

• Ligar: Após a instalação, ligue o medidor; ele começará a exibir automaticamente-tensão, corrente, frequência e parâmetros de potência relacionados em tempo real.
• Visualização de dados: Use o teclado de 4 botões para alternar entre diferentes páginas de medição e visualizar facilmente todos os valores monitorados.
• Configuração de parâmetros: Entre no menu através da tecla de confirmação para ajustar a relação do TC e outras configurações do sistema; o medidor salva as alterações automaticamente.
• Retorno automático-inativo: A interface retornará à tela principal após 60 segundos de inatividade para evitar operação incorreta.
• Comunicação Remota: acesse e leia dados remotamente por meio da interface RS485 Modbus-RTU para integração do sistema.
