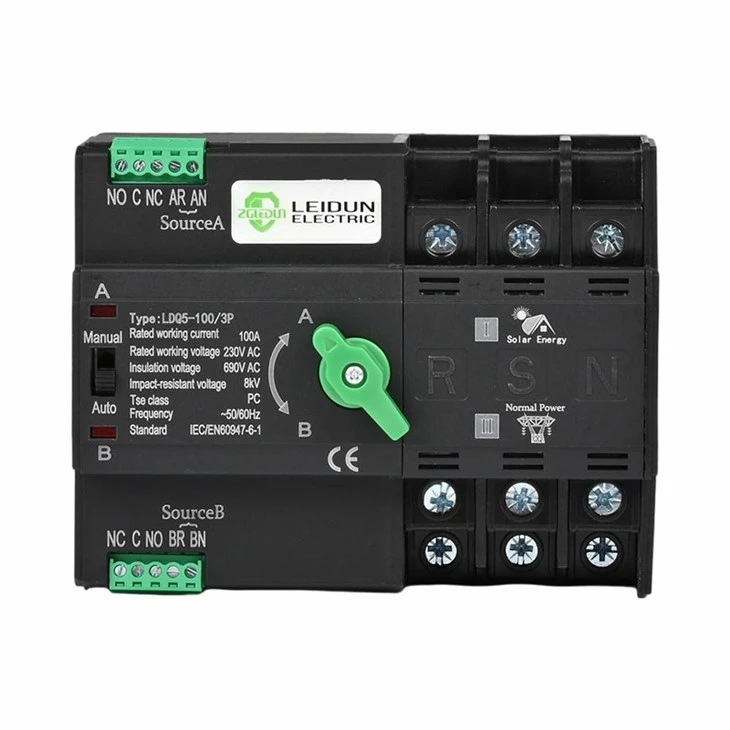

Interruptor de alimentação duplo montado em trilho

A chave de transferência automática de alimentação dupla em trilho DIN foi projetada para alternar entre alimentação normal e alimentação de reserva quando a fonte primária falhar. Ajuda a manter a operação contínua de equipamentos e circuitos de distribuição onde a interrupção de energia deve ser minimizada.

Como um switch de alimentação duplo montado em trilho, este ATS combina um dispositivo de comutação de transferência e um controlador em uma estrutura compacta-montada em trilho. Ele pode ser instalado verticalmente em gabinetes de controle, gabinetes de distribuição e caixas de distribuição PZ30, suportando operação automática e manual para gerenciamento flexível de energia.

• Transferência automática entre energia normal e de backup quando a fonte normal falha.
• Design de montagem em trilho DIN para instalação compacta em caixas de distribuição e gabinetes de controle.
• Desempenho de comutação rápido com comutação de contator, conversão de operação, conversão de retorno e tempo de{0}desligamento inferior a 50 ms.
• Várias classificações de corrente de 16 A a 63 A para aplicações comuns de distribuição de baixa-tensão.
• Opções de pólo 2P, 3P e 4P para combinar com diferentes configurações de circuito.
• Suporta tensão de controle nominal AC220V ou AC110V com operação normal de 85%Us a 110%Us.
• Modos de operação manual e automático para comissionamento, inspeção e uso de emergência.

• A temperatura ambiente não deve exceder +40 graus , não deve ser inferior a -5 graus e a média de 24 horas não deve exceder +35 graus .
• A altitude de instalação não deve exceder 2.000 m.
• No grau +40, a umidade relativa no local de instalação não deve exceder 50%; umidade mais alta é permitida em temperaturas mais baixas, com proteção contra condensação conforme necessário.
• Grau de poluição: nível 3 de acordo com GB/T14048.11/IEC60947-6-1.
• O produto pode ser montado verticalmente em um gabinete de controle ou gabinete de distribuição com espaço adequado.

Esta chave de transferência automática é adequada para redes de distribuição e geradores CA 50 Hz ou 60 Hz onde a comutação de energia em espera é necessária.

• Caixas de distribuição residenciais e comerciais
• Caixas de distribuição PZ30 e painéis elétricos em trilho DIN
• Sistemas de energia de reserva para pequenos geradores
• Gabinetes de controle e gabinetes de distribuição-de baixa tensão
• Circuitos de energia do equipamento que requerem comutação de energia normal e de espera
• Aplicações de iluminação, segurança, comunicação e energia de reserva para pequenas instalações

• Use o modo automático para condições normais de operação; a operação manual é principalmente para inspeção, manutenção ou necessidades operacionais especiais.
• Antes da instalação e fiação, confirme a integridade do produto e opere a alça para verificar a flexibilidade mecânica.
• A tensão do circuito de controle deve ser AC220V ou AC110V, e a seção transversal-do fio de cobre não deve ser maior que 2,0 mm2 para o circuito de controle.
• Devem ser instalados disjuntores apropriados de acordo com os requisitos do sistema de distribuição de energia.
• A manutenção e a inspeção devem ser realizadas por profissionais qualificados após todas as fontes de alimentação serem desconectadas.
• A primeira manutenção é recomendada dentro de 6 meses após o uso e a inspeção deve ser realizada pelo menos uma vez por ano.

Ao selecionar o modelo correto, confirme a corrente nominal, o número do pólo, a tensão de controle, o tipo de energia normal e de espera, o layout da caixa de distribuição, a fonte de energia de reserva e o modo de operação necessário. Para sistemas de backup de geradores, confirme também a estabilidade de tensão e a lógica de transferência exigida pelo projeto.

Precisa de ajuda para escolher uma chave de transferência automática para trilho DIN? Envie a corrente nominal, configuração do pólo, tensão de controle, cenário de aplicação, tipo de energia normal/reserva e quantidade estimada do pedido. Nossa equipe pode fornecer orientação de modelo, dados técnicos e opções de cotação.
