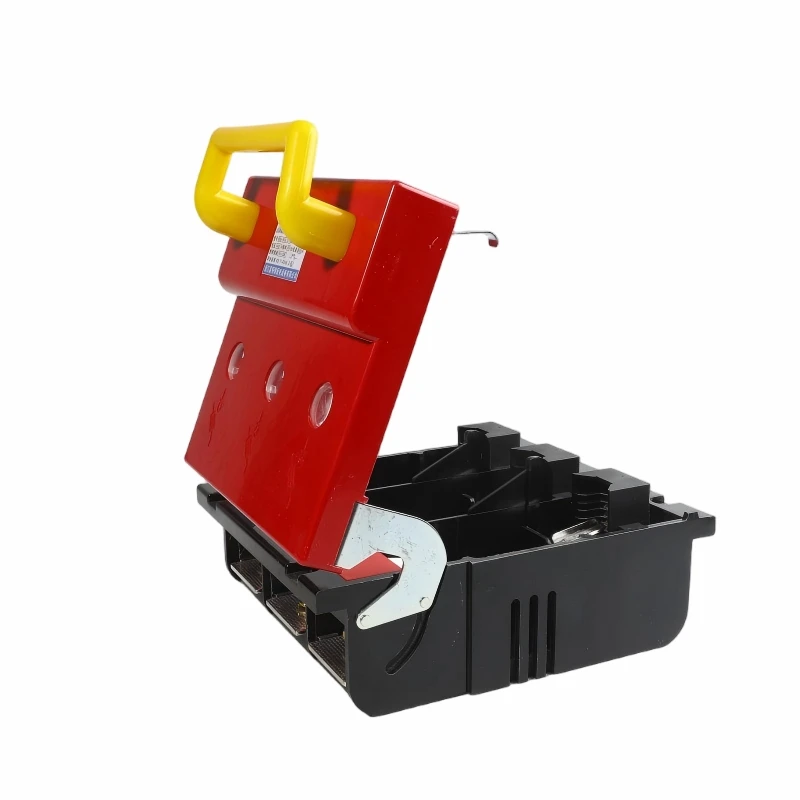

Chave de isolamento de fusível

A chave de isolamento tipo fusível das séries HR5 e HR6-é projetada para sistemas de distribuição de energia de baixa-tensão CA 50/60Hz com corrente térmica nominal de até 630A. É adequado para circuitos com alta corrente de curto-circuito e para circuitos de motor onde são necessários isolamento de energia confiável e proteção por fusível.

O dispositivo pode ser usado como chave liga / desliga, chave seccionadora e chave de emergência em gabinetes de distribuição. Ele fornece proteção-com base em fusíveis e operação manual clara, enquanto as informações do produto observam que ele não se destina à partida direta de um único motor.

• Chave de isolamento tipo fusível das séries HR5 e HR6-para circuitos de distribuição de-baixa tensão.
• Adequado para sistemas AC 50/60Hz com corrente térmica nominal de até 630A.
• Usado como chave liga / desliga, isolador e chave de emergência em circuitos de distribuição e motores.
• Projetado para circuitos com alta corrente-de curto-circuito onde a proteção por fusível é necessária.
• A base, a tampa e a câmara de arco são feitas de plástico moldado durável para uma estrutura totalmente-de plástico.
• Os elos fusíveis NT são instalados dentro da tampa para inspeção e substituição convenientes.
• A câmara de arco de metal-de múltiplas peças suporta extinção de arco e confiabilidade de comutação.
• É fornecida distância de isolamento suficiente quando a tampa gira aberta ao longo do suporte.
• Contato auxiliar opcional pode ser selecionado para indicar o status da chave aberta ou fechada.

• A altitude de instalação não deve exceder 1000m.
• A temperatura ambiente não deve ser superior a +40C e não inferior a -5C.
• O meio de instalação não deve apresentar risco de explosão, gases corrosivos, poeira condutiva e substâncias severas que danificam o isolamento-.
• A umidade relativa máxima média mensal deve ser de 95%, com temperatura mínima média mensal de +25C.
• O local de instalação deve estar livre de vibrações fortes e exposição direta à neve ou chuva.

A chave consiste em base, tampa, câmara de arco e sistema de contato. Os contatos estáticos são montados na base, enquanto a tampa pode girar ao longo do suporte para criar distância de isolamento suficiente. A câmara de arco pode ser removida convenientemente da base, o que facilita a instalação e a substituição do fusível.

• Instale o interruptor verticalmente antes de colocá-lo em operação normal.
• Use fusíveis NT compatíveis ou outros fusíveis que atendam aos requisitos da IEC 269 e à capacidade de interrupção-de curto-circuito necessária.
• Para substituir o fusível, abra totalmente a tampa e remova o elo do fusível operado do contato elástico abaixo da tampa.
• Verifique os contatos regularmente e remova poeira, óleo e outras contaminações.
• Lubrifique regularmente os pontos de fricção do mecanismo operacional para manter a operação flexível e a vida útil.

• Armários e quadros de distribuição de baixa-tensão
• Isolamento de energia do circuito do motor e proteção por fusível
• Posições de comutação de emergência em sistemas de energia industriais
• Proteção de alimentadores em redes de distribuição comerciais e industriais
• Desconexão da fonte de alimentação para manutenção e inspeção
• Circuitos que exigem isolamento manual visível e proteção baseada em-fusíveis

Selecione o modelo de acordo com a corrente térmica nominal, número do pólo, classificação do fusível, requisitos de contato auxiliar e ambiente de instalação. O fusível selecionado deve corresponder aos requisitos de proteção do circuito e à corrente de-curto-circuito disponível.

• Confirme a corrente nominal da chave e do fusível antes de fazer o pedido.
• Especifique se é necessário um indicador de fusível ou um contato auxiliar.
• Verifique as dimensões de montagem e a folga da fiação antes da produção do gabinete.
• A instalação e manutenção devem ser realizadas por eletricistas qualificados.

As séries HR5 e HR6 oferecem aos construtores de painéis uma combinação prática de proteção por fusível, isolamento manual e comutação de emergência em um produto compacto. Sua estrutura isolante moldada, câmara de arco removível e design de link de fusível substituível o tornam adequado para projetos confiáveis ​​de distribuição de baixa-tensão.

Ao solicitar uma cotação, forneça o modelo, corrente térmica nominal, número do pólo, classificação e quantidade do fusível, requisitos do indicador do fusível, requisitos de contato auxiliar e ambiente de instalação. Informações de exemplo podem incluir o modelo da chave, fusíveis de 100 A e quantidade necessária.
