Descrição

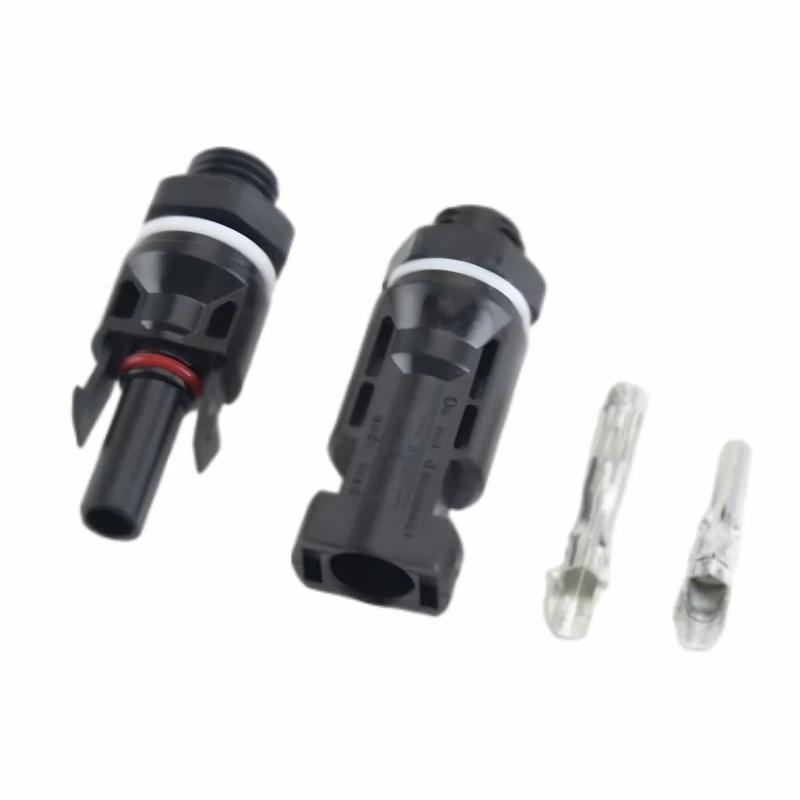

Este terminal lateral de placa solar é um conector fotovoltaico profissional projetado para conexão de módulo de painel solar e fiação de sistema fotovoltaico. Adotando revestimento retardador de chamas de PC de-alta qualidade-e pinos de contato de cobre puro, ele garante condutividade elétrica estável e durabilidade externa-de longo prazo.
Com uma tensão nominal de 1000V/1500V DC e corrente nominal de até 30A-50A, este terminal possui proteção IP68 à prova d’água e à prova de poeira, adequado para ambientes externos agressivos, incluindo alta umidade, névoa salina e radiação ultravioleta. Sua resistência de isolamento atinge mais de 1000 mΩ no teste DC 500V, evitando efetivamente vazamentos e curtos-circuitos.
O produto suporta mais de 1.000 ciclos de acoplamento com estrutura de travamento automático-confiável, evitando conexões soltas causadas por vibração e vento. É totalmente compatível com conectores MC4 padrão, fáceis de instalar e manter. Em conformidade com os padrões IEC 62852, UL 6703, TUV e CE, é amplamente utilizado em painéis solares, sistemas conectados-à rede fotovoltaica, sistemas-de energia fora da rede e projetos fotovoltaicos industriais.
Ponto Forte
- Totalmente compatível com terminais MC4, plug-macho e fêmea.
- Maior ou igual a 1.000 ciclos de acasalamento,-travamento automático estável
- Compatível com MC4, cobre puro, uso de painel fotovoltaico
- Design compacto, fácil integração, OEM personalizável.
Detalhes de produção
Ambiente de uso:
Este terminal lateral de placa solar é adequado para sistemas fotovoltaicos externos com exposição-de longo prazo à natureza. Pode funcionar normalmente abaixo de -40 graus a +85 graus, adaptando-se a ambientes de alta ou baixa temperatura. Com grau de proteção IP68, é à prova d'água, à prova de poeira e anti-UV, adequado para névoa salina costeira, umidade, vibração do vento e condições externas adversas.
Ele apresenta alta resistência de isolamento e desempenho estável, adequado para conexão de painéis solares, estações de energia fotovoltaica-conectadas e fora{1}}da rede, projetos fotovoltaicos industriais e sistemas solares residenciais. Ele pode manter uma operação segura e confiável em instalações fotovoltaicas ao ar livre, em telhados e{3}}montadas no solo por um longo período.
Por que escolher o terminal lateral da placa solar?
tttttt
Instruções gerais de instalação e operação
Preparação
Desligue toda a energia do sistema fotovoltaico. Verifique o terminal quanto a danos. Prepare ferramenta de crimpagem, chave dinamométrica e luvas isoladas.v
01
Processamento de cabos
Descasque o isolamento do cabo fotovoltaico em 15 mm. Insira o cabo através da porca e da arruela de vedação.
02
Crimpagem e instalação
Crimpe o cabo e o terminal com firmeza. Insira na caixa até travar. Instale na caixa de junção do painel solar, aperte a porca com 2,0-3,0 N·m.
03
Acasalamento e uso
Conecte os conectores macho e fêmea até travarem. NÃO conecte ou desconecte sob carga.
04
Notas de operação
Verifique regularmente a vedação e a fixação. Não puxe o cabo violentamente.
05
