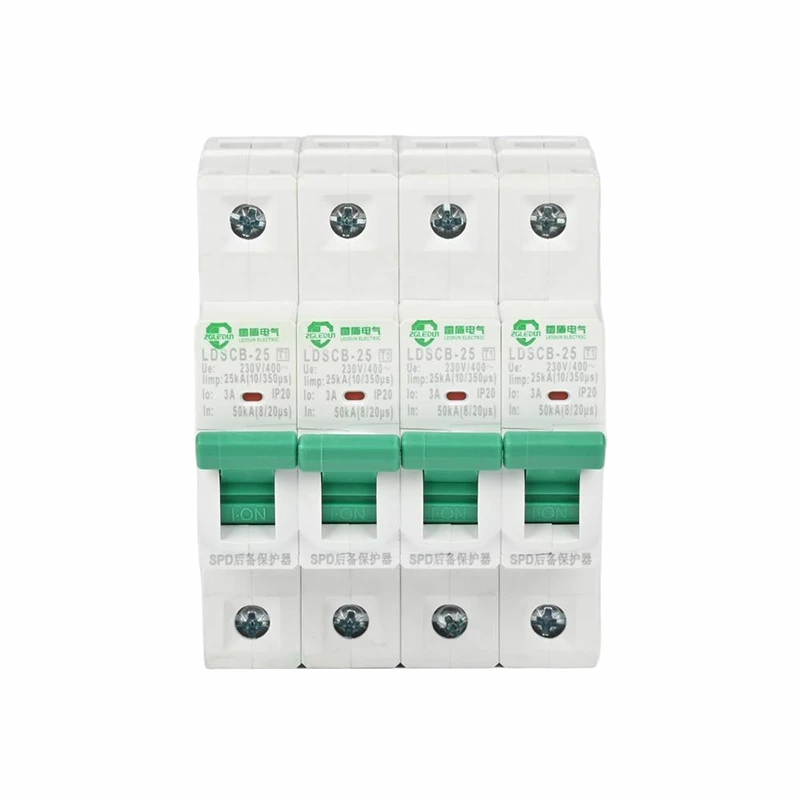

Protetor de backup contra surtos

O Surge Backup Protector é um dispositivo de proteção de backup dedicado para dispositivos de proteção contra surtos de baixa-tensão. Ele foi projetado para sistemas de energia CA de 50 Hz ou 60 Hz com tensão nominal não superior a 440 V fase-a{6}}fase. Instalado em série com um SPD, ele ajuda a fornecer desconexão seletiva para correntes de falta de frequência de energia e correntes de surto de raios, reduzindo o risco de incêndio, danos por curto-circuito e falhas inseguras de SPD em sistemas de distribuição de baixa-tensão.

Ao contrário de um disjuntor padrão usado para proteção geral contra sobrecarga, este dispositivo foi desenvolvido especificamente para coordenação SPD. Quando um SPD se deteriora, é perfurado por sobretensão transitória anormal ou desenvolve corrente de fuga de frequência-aumentada, o protetor de backup pode desconectar o caminho da falha rapidamente. Ao mesmo tempo, quando a corrente normal do raio passa pelo SPD, o dispositivo é projetado para evitar disparos indesejados, mantendo o sistema de proteção contra raios disponível. Isso o torna uma escolha prática para gabinetes de distribuição, painéis de entrada de edifícios, gabinetes de controle industrial, salas de comunicação, gabinetes combinadores fotovoltaicos e outros sistemas onde são necessárias proteção confiável contra surtos e redução do risco{4}}de incêndio.

• Proteção de backup SPD dedicada para sistemas de distribuição de energia CA de baixa-tensão.
• Desconexão seletiva da corrente de falta de frequência-de energia e da corrente de raios.
• Ajuda a evitar acidentes graves com incêndio causados ​​por curto-circuito-do SPD ou falha por envelhecimento.
• Nenhum disparo incômodo quando a corrente de surto de raio passa pelo SPD sob condições normais de proteção.
• Mecanismo de disparo-controlado por parâmetros para discriminação de corrente precisa.
• Baixa tensão de impulso residual e alta capacidade de resistência a impulsos.
• Estrutura de contato de alta-energia para maior vida útil e operação estável.
• Corpo modular compacto, fácil de instalar junto com dispositivos de proteção contra surtos T1, T2 e T3.
• Instalação em trilho DIN padrão de 35 mm de acordo com os requisitos comuns de montagem em painel.

• A temperatura do ar ambiente não deve exceder +40 grau, com a média de 24 horas não excedendo +40 grau; o limite inferior é de -5 graus para condições de trabalho padrão.
• A altitude de instalação não deve exceder 2.000 m.
• O ar deve estar limpo. A umidade relativa não deve exceder 50% em +40 grau; umidade mais alta é permitida em temperaturas mais baixas, como 90% em +20 grau.
• Instale em uma caixa de distribuição ou gabinete adequado e evite vibrações severas, gases corrosivos, entrada de água e impacto mecânico.

• Proteção de backup para dispositivos de proteção contra surtos Tipo 1, Tipo 2 e Tipo 3.
• Construção de principais armários de distribuição de entrada e quadros de distribuição de filiais.
• Armários de controle industrial e sistemas de proteção de energia de equipamentos.
• Salas de comunicação, salas de servidores, sistemas de segurança e gabinetes-de corrente fraca.
• Instalações elétricas fotovoltaicas, de armazenamento de energia, de distribuição externa e{0}propensas a raios.

O dispositivo deve ser instalado por um eletricista qualificado e conectado de acordo com o diagrama de sistema correto. Ele normalmente é instalado em série com o dispositivo de proteção contra surtos para que possa desconectar correntes de frequência-de energia anormais e permitir a passagem de correntes de picos de raios sem disparos desnecessários. Antes da instalação, confirme o nível da corrente de descarga do SPD, a tensão do sistema, a configuração do pólo e o tamanho do cabo. O dispositivo utiliza montagem em trilho DIN de 35 mm e deve ser fixado com segurança e sem folgas.

Após a instalação, o dispositivo geralmente não requer ajustes adicionais. Durante a operação, verifique se o protetor de backup disparou. Se ocorrer desarme, o SPD protegido deverá ser inspecionado imediatamente quanto a envelhecimento, quebra de{2}curto-circuito ou falha. O botão de teste deve ser pressionado pelo menos uma vez por mês para confirmar que o protetor funciona corretamente.

Para uma coordenação confiável, o protetor contra surtos deve ser selecionado de acordo com o tipo de SPD, corrente de descarga máxima, corrente de descarga nominal, tensão nominal, número de pólo e sistema de instalação. Por exemplo, uma especificação como SCB-40/4P-385 indica um dispositivo de proteção de backup selecionado para um nível de descarga SPD correspondente, disposição de pólos e requisitos de tensão. Para aplicações de descargas atmosféricas T1, devem ser considerados modelos com coordenação Iimp. Para proteção de distribuição T2 padrão, os modelos SCB devem corresponder aos valores SPD Imax e In.

A inspeção regular deve incluir a verificação do aperto dos terminais, da condição de operação, do status de disparo e da condição do dispositivo de proteção contra surtos conectado. Se ocorrer aquecimento anormal, danos visíveis ou disparos repetidos, desconecte a alimentação e substitua o componente danificado. Ao fazer o pedido, especifique o modelo do produto, o número do pólo, a tensão nominal, a quantidade e a classificação SPD a ser protegida.

Para seleção de projeto ou compra em massa, forneça o tipo de SPD, classificação de corrente de descarga, configuração do pólo, sistema de tensão, ambiente de instalação e quantidade necessária. Nossa equipe pode ajudar a confirmar uma configuração adequada do Surge Backup Protector e fornecer dados técnicos, suporte de cotação e informações de entrega para seu projeto de distribuição de energia ou proteção contra raios.
