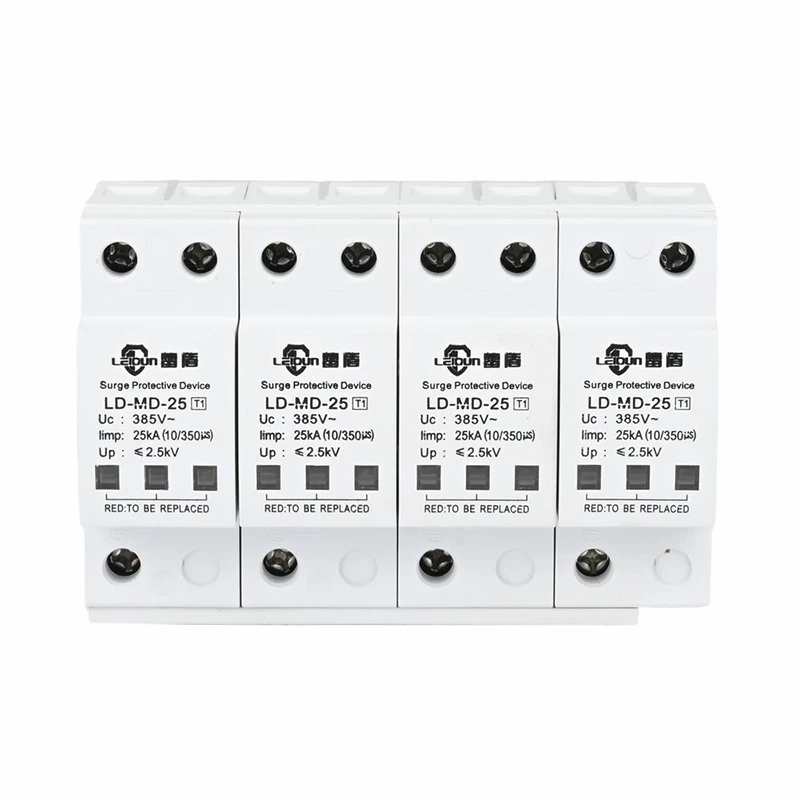

T1 SPD Alta Energia

O T1 SPD High Energy é um dispositivo de proteção contra surtos Classe I construído com tecnologia de chip MOV de alta-energia. Ele foi projetado para o primeiro estágio de proteção contra raios e surtos em sistemas de distribuição CA de baixa-tensão, especialmente onde são necessárias respostas rápidas e baixa tensão residual. O produto usa chips varistores de óxido de zinco com um princípio de proteção-limitante de tensão: sob tensão normal, o dispositivo permanece em um estado de-alta resistência; quando ocorre uma sobretensão transitória, ele conduz em nanossegundos e fixa a tensão de surto a um nível mais seguro. Isso o torna adequado para proteger equipamentos de distribuição downstream, PLCs, servidores, gabinetes de controle, eletrônicos de precisão e outras cargas sensíveis contra impulsos de raios e surtos de comutação.

Comparado aos pára-raios Classe I do tipo-núcleo de grafite ou centelhador-, o tipo de chip MOV oferece resposta mais rápida, nível de proteção de tensão mais baixo, tamanho menor e integração mais fácil em painéis compactos. É especialmente útil em gabinetes internos, proteção frontal-de equipamentos e projetos onde a redução da tensão residual é mais importante do que usar a corrente de descarga mais alta possível. Para uma coordenação completa da proteção contra surtos, pode ser utilizado como estágio de proteção frontal junto com dispositivos T2 ou T3 a jusante de acordo com o nível de risco do projeto e estrutura de distribuição de energia.

• Estrutura de chip MOV de alta-energia usando tecnologia de varistor de óxido de zinco para fixação rápida de tensão.
• Proteção contra surtos Classe I adequada para o primeiro estágio de proteção em sistemas de energia CA de baixa-tensão.
• Tempo de resposta-de nanossegundos, normalmente inferior a 25 ns, ajudando a reduzir a exposição do equipamento a sobretensões transitórias.
• Desempenho de baixa tensão residual, geralmente em torno de 1,5kV a 2,5kV dependendo da especificação selecionada.
• Estrutura compacta para facilitar a instalação em armários de distribuição e painéis de equipamentos.
• Adequado para áreas de risco médio-de raios, gabinetes internos, salas de máquinas e sistemas com equipamentos eletrônicos sensíveis.
• Projetado para sistemas de energia de 220/385 V 50 Hz e aplicações comuns de distribuição-de baixa tensão.
• Pode ser coordenado com dispositivos de proteção contra sobretensão T2 a jusante para construir proteção contra raios em camadas.

A maior vantagem da versão MOV de alta-energia é sua resposta rápida e baixa tensão de fixação. Isso o torna uma escolha prática onde equipamentos sensíveis a jusante precisam de melhor limitação de tensão. Também é menor e mais fácil de integrar em gabinetes de distribuição de energia compactos. No entanto, os elementos MOV envelhecem naturalmente após exposição repetida a surtos e podem ter uma pequena corrente de fuga durante-o uso prolongado. Por esta razão, a correta proteção de backup, o monitoramento da temperatura e a inspeção regular são importantes em aplicações de engenharia.

Dispositivos do tipo-gap de núcleo-de grafite geralmente são preferidos em locais com risco extremamente alto de-raios, pontos de entrada de linhas aéreas, caixas de transformadores externas, estações base e limites LPZ0-LPZ1, onde capacidade de descarga muito alta e longa vida útil são os principais requisitos. O tipo MOV é mais adequado quando baixa tensão residual, operação rápida, estrutura compacta e proteção de componentes eletrônicos sensíveis são os principais fatores de seleção.

• Armários internos de distribuição-de baixa tensão em edifícios com exposição média a raios.
• Salas de máquinas, gabinetes de controle, sistemas PLC, salas de servidores e proteção frontal-de equipamentos de precisão.
• Edifícios comerciais, oficinas industriais e sistemas de distribuição de energia de automação.
• Projetos que exigem resposta rápida e tensão residual mais baixa em comparação com dispositivos de centelha-.
• Sistemas coordenados de proteção contra surtos combinados com SPDs Tipo 2 ou Tipo 3 a jusante.

A instalação deve ser realizada por eletricista qualificado. O produto deve ser instalado no nível apropriado de proteção contra surtos do sistema de distribuição, com cabos de conexão curtos e retos para reduzir a indutância adicional. O dispositivo de proteção a montante, a seção transversal-do condutor, a qualidade do aterramento e a coordenação do SPD devem ser selecionados de acordo com o risco real de raios e o projeto do sistema de energia. Para melhor desempenho de proteção, o caminho de aterramento deve ser confiável e o comprimento da conexão deve ser minimizado.

Como os elementos MOV podem envelhecer após repetidos impactos de sobretensões, recomenda-se a inspeção periódica, especialmente antes e depois das temporadas de trovoadas. Verifique o indicador visual, a condição do gabinete, o aperto dos terminais e qualquer sinal de superaquecimento, descoloração, deformação ou odor anormal. Se o dispositivo apresentar indicação de falha ou tiver sofrido um evento de sobretensão grave, substitua-o por um com a mesma especificação para manter uma proteção eficaz do sistema.

Escolha o tipo de chip MOV quando o projeto precisar de resposta mais rápida, menor tensão residual, tamanho menor e melhor proteção para equipamentos elétricos sensíveis. Escolha um pára-raios do tipo-núcleo ou lacuna-de grafite quando o local tiver um risco direto muito alto de raios, entrada de linha de energia aérea ou condições de limite externas LPZ0-LPZ1 que exijam descarga de corrente muito grande e longa resistência ao impulso. Em muitos projetos, uma combinação coordenada de proteção T1, T2 e T3 fornece o resultado mais confiável.

Para seleção de projeto ou compra em massa, forneça a tensão do sistema de energia, posição de instalação, nível de corrente de impulso necessário, tipo de equipamento a jusante, configuração do pólo e quantidade do pedido. Nossa equipe pode ajudar a confirmar a especificação T1 SPD High Energy adequada e fornecer dados do produto, suporte de cotação e informações de entrega para seu projeto de distribuição de energia ou proteção contra raios.
